Решётчатый потолок Албес грильято стандартная ячейка

Потолок Грильято стандартная ячейка - это объемная решетка, из U-образных алюминиевых профилей шириной 10 мм и высотой 30 и 40 мм, закрепленная на направляющих подвесной системы шириной 10 мм и высотой 50 мм.

Состав системы:

№	Наименование изделия	Марка изделия	Модуль, мм	Ед. изм.		Расход на 1 м²
№	Наименование изделия	Марка изделия	Модуль, мм	Ед. изм.	30x30	50x50	60x60	75x75	86x86	100x100	120x120	150x150	200x200
1	Решетка	РГ	600x600	шт.	2,78	2,78	2,78	2,78	2,78	2,78	2,78	2,78	2,78
2	Кол-во пластин в решетке	«мама»	600	шт.	19	11	9	7	6	5	4	3	2
3	Кол-во пластин в решетке	«папа»	600	шт.	19	11	9	7	6	5	4	3	2
4	Несущая направляющая	№1	2400	шт.	0,7	0,7	0,7	0,7	0,35	0,35	0,35	0,35	0,35
	Несущая направляющая	№2	1200	шт.	-	-	-	-	1,39	1,39	1,39	1,39	1,39
	Несущая направляющая	№3	600	шт.	2,78	2,78	2,78	2,78	1,39	1,39	1,39	1,39	1,39
5	Соединительный элемент	PG		шт.	0,7	0,7	0,7	0,7	0,05	0,35	0,35	0,35	0,35
6	Подвес	АП-Г		комп.	1,85	1,85	1,85	1,85	0,93	0,93	0,93	0,93	0,93
7	Уголок	РL19x24, PLL		м.п.	по расчёту периметра

Технические характеристики:

Размер решетки	600х600 мм
Высота профилей «мама»/«папа»	h=30 мм, h=40 мм, h=50 мм
Ширина видимой части профилей (база)	b=5 мм, b=10 мм
Материал изготовления	AL толщиной 0,3-0,4 мм
Температура эксплуатации	Не выше +90 °C
Зона влажности	Сухая, нормальная, влажная по СНиП 23-02-2003
Пожарная безопасность КМ по ФЗ № 123	Горючесть - НГ, Г1 Воспламеняемость - В1 Токсичность - Т1 Дымообразующая способность - Д1
Степень агрессивности среды	Неагрессивная, слабоагрессивная по СНиП 2. 03. П-85

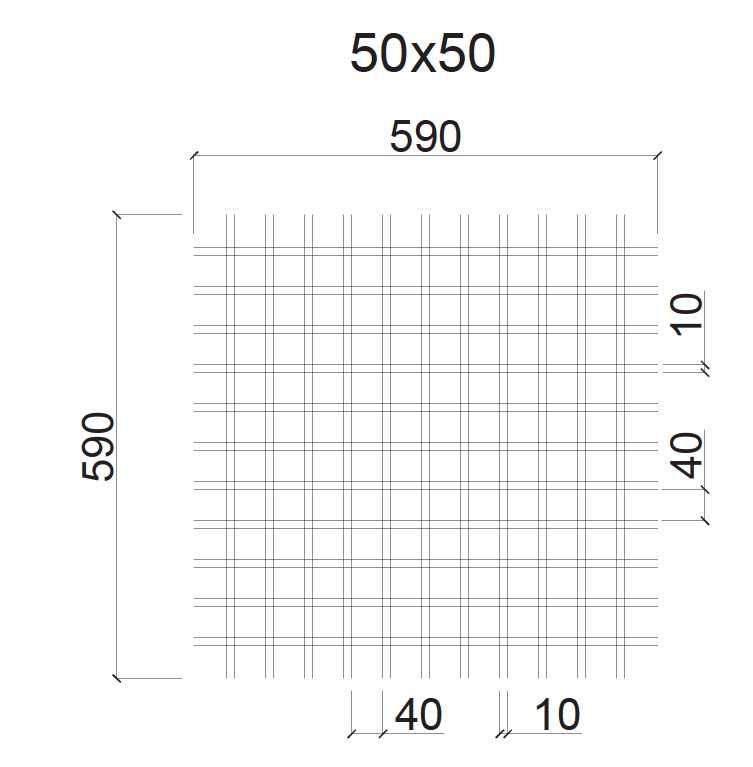

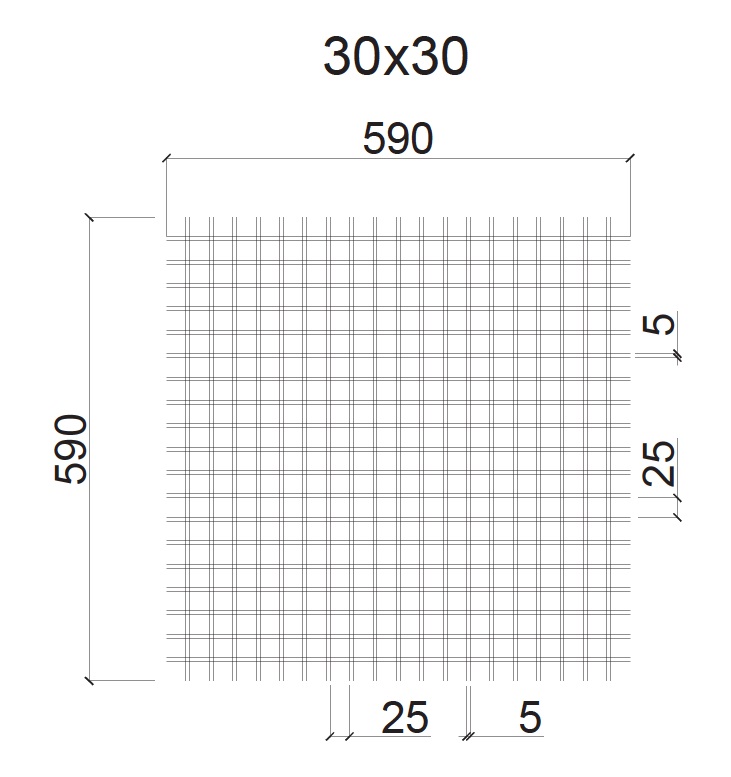

Рабочие чертежи стандартная ячейка:
