Разметка помещения:
- определение направления осей несущего профиля L=3700 мм производится вдоль наиболее длинной из стен или параллельно наиболее ровной стене;
- первая ось несущего профиля L=3700 мм размечается параллельно стене на расстоянии 600 мм, все последующие оси размечаются параллельно первой оси с шагом 600 мм или 1200 мм, в зависимости от схемы монтажа каркаса;
- разметка точек установки регулируемых подвесов должны находиться на одной прямой с несущей направляющей;
- для предотвращения перегруза периметрального профиля крайняя точка крепления подвеса должна отстоять от стен не более чем на 600 мм при весе потолочных изделий до 4,0 кг/м2 и 450 мм при весе более 4,0 кг/м2;
- шаг крепления подвесов устанавливает проектом, с учетом всех параметров и дополнительных нагрузок на потолок (минеральное волокно, изолирующая пленка и др.) - дополнительный вес не должен превышать 2 кг/м2 подвесного потолка;
- разметить местоположение врезаемых в подвесной потолок элементов (светильников, инженерных коммуникаций, элементов декора и др.);
- на уровне плоскости подвесного потолка, по периметру помещения наносится отметка периметрального профиля - уровень плоскости определяется относительно горизонта или имеющихся дверных и оконных проемов.
Крепление подвесов и периметрального профиля:
- периметральный профиль крепится по произведенной ранее разметке к стене - марка крепежного элемента зависит от материала стены;
- закрепить подвес к черновому потолку по разметке с помощью анкер-клинов, использование пластиковых дюбель-гвоздей запрещено - марка крепежного элемента определяется проектом в зависимости от материала чернового несущего потолка и марки подвесного потолка.
Крепление производится с соблюдением следующих условий:
- подвес должен находиться в вертикальном положении и быть перпендикулярным несущей подвесного потолка (отклонение от вертикали не должно превышать 3 градусов);
- после установки каркаса из несущих профилей и выравнивания потолка по горизонтали концы подвесов необходимо загнуть.

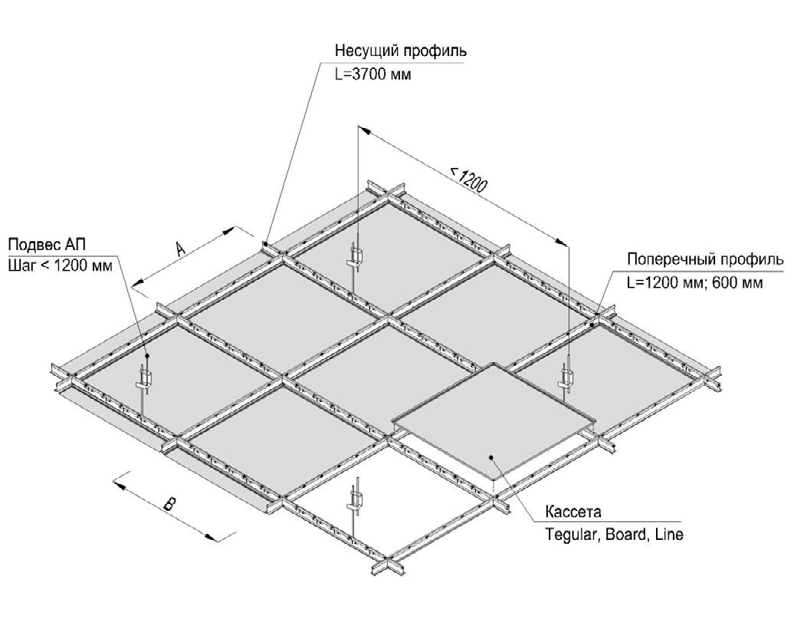

Монтаж подвесной системы:
- подвесная система для кассетного потолка с открытой подвесной системой состоит из несущих профилей L=3700; 1200 и 600 мм и выполняется в следующей последовательности:
- установить несущие профили №1 на подвесы, крючок спицы должен свободно входить в отверстие несущего профиля, удерживая несущую за две стороны и, при этом, не деформируя ее;
- соединить профили L=3700 по длине друг с другом с помощью специальных выступов на торцах методом защелкивания (защитная пленка снимается непосредственно перед установкой несущего профиля);
- по срединной оси несущего профиля L=3700 перпендикулярно ему установить несущий профиль L=1200 (профиль должен защелкнуться, получив фиксированное положение, защитная пленка снимается непосредственно перед установкой профиля);
- по срединной оси направляющего профиля L=1200 перпендикулярно ему установить направляющий профиль L=600 (он должен защелкнуться, получив фиксированное положение, защитная пленка снимается непосредственно перед установкой профиля);
- выровнять каркас посредством регулируемых подвесов в проектное положение;
- выполнить проверку соответствия плоскости каркаса заданной проектной плоскости потолка.
Монтаж кассет:
- снять защитную пленку с кассеты в направлении монтажа, указанном на защитной пленке;
- установить кассету в несущий каркас соблюдая плоскость каркаса;
- выполнить проверку соответствия плоскости кассеты заданной проектом плоскости. Для устранения возможных неточностей необходимо снять кассету и посредством регулируемого подвеса добиться желаемого результата.
При монтаже кассет в цветовом исполнении супер-хром необходимо использовать перчатки, входящие в комплект. Все запотолочные коммуникации (вентиляция, светильники и др.), подходящие к плоскости потолка не должны опираться на конструкцию потолка и крепятся на независимых подвесах.
